Öregítéses vizsgálatok
Hőciklusos öregítéses vizsgálatok
A villamos energiaátviteli hálózatokon előforduló távvezetékek és az alállomások szerelvényeinek ciklikus öregítéses vizsgálatait a Nagyáramú Osztály beltéri laboratóriumaiban végezzük, amelyek 10 kV-os 50 Hz-es hálózati betáplálással rendelkeznek.

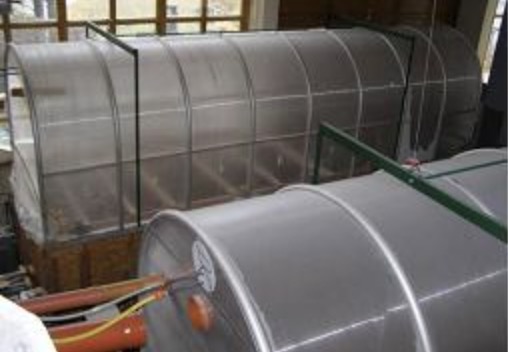

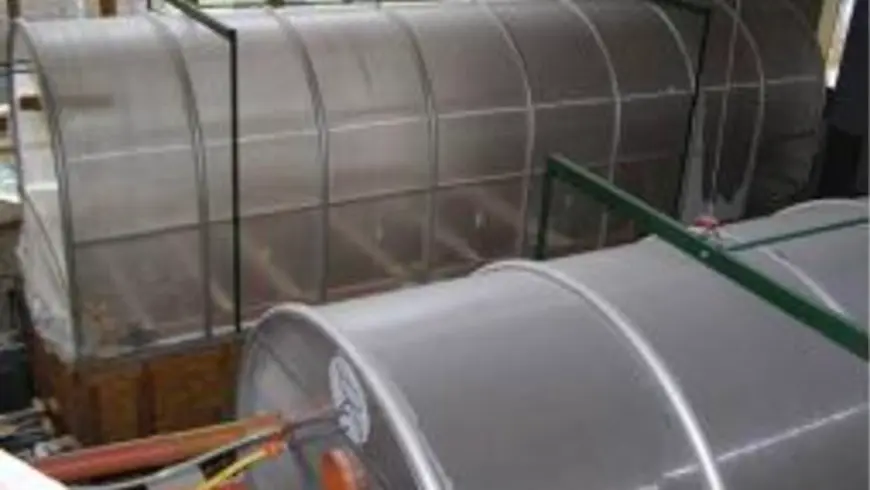

A próbákhoz 3 mérőhellyel rendelkezünk, amelyekből 2 helyen sós-ködös kamrában is lehet a vizsgálatokat elvégezni.
A villamos energiaátviteli hálózatokon előforduló kábelszerelvényeinek ciklikus öregítéses vizsgálatait a Nagyfeszültségű Osztály beltéri laboratóriumában végezzük.
Az árammal történő öregítés vizsgálatokat a távvezetékek és az alállomások szerelvényein 100, 500 ill. 1000 hőciklus alkalmazásával, és a kábelszerelvényeken 20, ill. 126 hőciklus alkalmazásával végezzük el. A hőciklusok melegítési, hőntartási és hűlési szakaszokból állnak. A hőciklusos vizsgálat tartalmazhat zárlati igénybevételt is, melyet a Nagyteljesítményű vagy a Nagyáramú Osztály zárlati próbahelyein végezzük el.
| Paraméterek | |
| Egyfázisú maximális terhelő áram | 10000 A távvezetékek és az alállomások szerelvényeinek ciklikus öregítéses vizsgálatai esetén. |
| Egyfázisú maximális terhelő áram | Egyfázisú maximális terhelő áram |
| A terhelő áramok mérésére áramváltókat és mérősöntöket használunk. | |
| A mérőváltók, mérősöntök, hőmérséklet érzékelők jeleit adatgyűjtőkkel rögzítjük. | |
| A mérőváltók, mérősöntök, hőmérséklet érzékelők jeleit adatgyűjtőkkel rögzítjük. |
Szennyezésállósági és öregítéses vizsgálatok
A villamos energiaátviteli hálózatokon előforduló szigetelők és kábelszerelvények öregítéses vizsgálatait a Nagyfeszültségű Osztály beltéri laboratóriumában végezzük, amelyek 24 kV-os háromfázisú, és 80 kV-os egyfázisú 50 Hz-es betáplálással rendelkeznek.

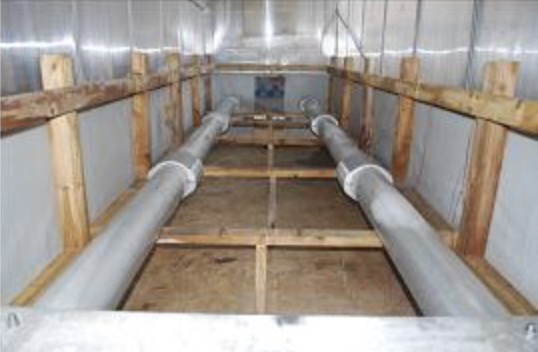

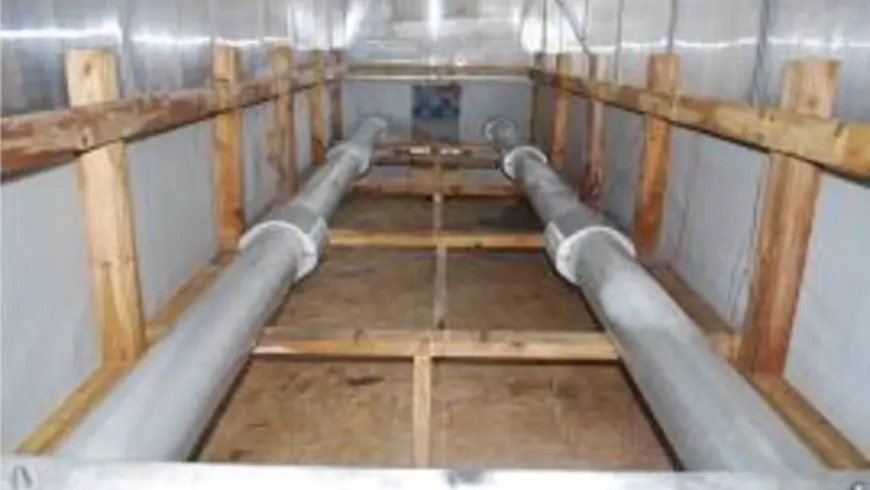

A próbákhoz 3 mérőhellyel rendelkezünk, mindegyik alkalmas tiszta- és sós-ködös vizsgálatok elvégezésére szivárgó áram mérési lehetőséggel.

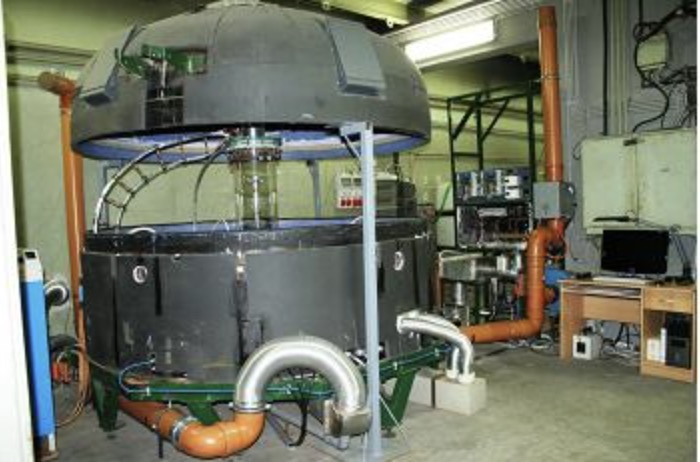

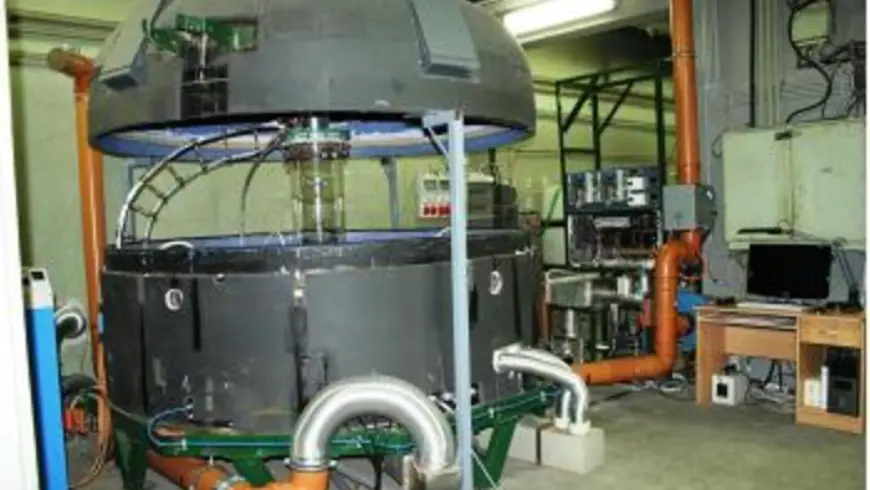

Laboratóriumunk rendelkezik kompozit szigetelők 5000 órás öregítési vizsgálatára alkalmas vizsgálókamrával egyfázisú, 20 kV-os betáplálással; illetve a kompozit szigetelők szilikongumi anyagvizsgálatára alkalmas UV kamrával.
Klímakamrák

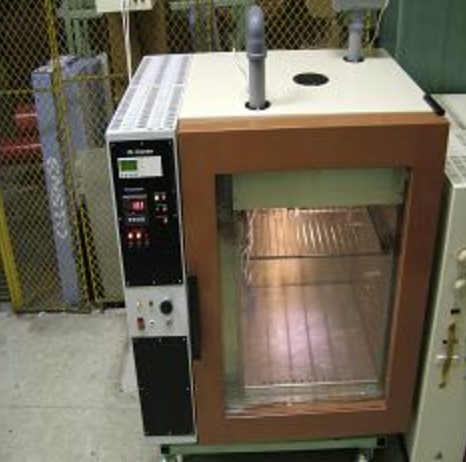

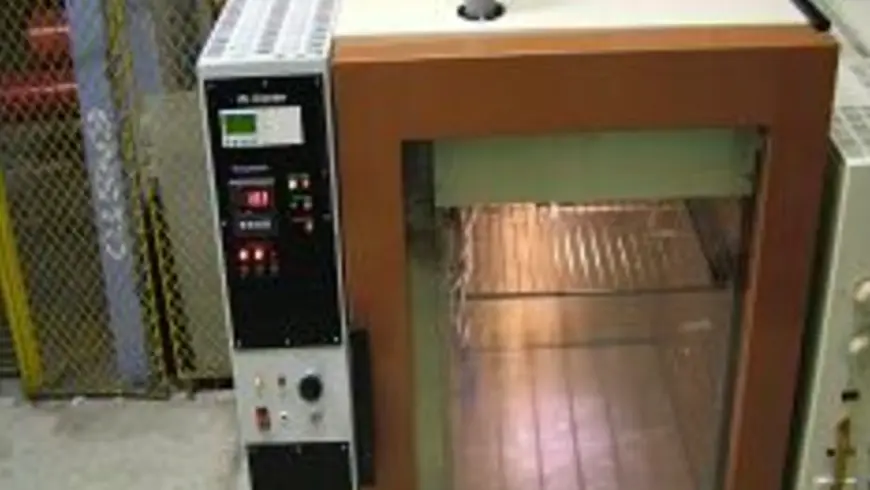

Fűtőkamra (0,5 m x 0,5 m x 0,7 m) 210 °C
Hűtő-fűtő kamra, szabályozható páratartalom
(0,85 m x 0,75 m x 0,77 m) -70 °C ÷ 160 °C; 10 % ÷ 100 %
Heat-cycle ageing tests
The heat-cycle ageing tests on the fittings of the overhead line conductors and substations are performed in the indoor laboratories of the High-Current Department. This laboratory has a 10 kV (50Hz) supply from the network. We have three test-sites for the tests; two of them are ready for tests under salt fog condition in closed chamber.
The heat-cycle ageing tests on cable accessories are performed in the indoor laboratory of the High-Voltage Department.
The heat-cycle tests by current are performed with applying 100, 500 or 1000 cycles during the heat-cycle ageing tests on the fittings of the overhead line conductors and substations, and 20, or 126 cycles during the heat-cycle ageing tests on cable accessories. Each cycle consists a heating, maintaining and cooling periods. If necessary during the test short-circuit pulses are applied, which are performed in the laboratories of the High-power or the High-current department.
| Parameters: | |
| Maximum test current | 10000 A on the fittings of the overhead line conductors and substations. |
| Maximum test current | Maximum test current |
| 2500 A, and maximum test voltage 60 kV on the cable accessories. | |
| The currents are measured by current transformers and shunts. | |
| The temperatures are measured by thermocouples. | |
| The measured values (currents, temperatures) are recorded with data-logger. |
Pollution and ageing tests
The ageing, humidity and salt-fog tests on the insulators and cable accessories are performed in the indoor laboratory of the High-Voltage Department. This laboratory has a 24 kV three-phase and 80 kV single-phase (50Hz) supply. We have three test chambers for the tests; all of them are ready for humidity and salt-fog tests with recording the leakage current.
Climatic chambers
Heat chamber (0.5 m x 0.5 m x 0.7 m) 210 °C
Heating-cooling chamber with adjustable humidity
(0.85 m x 0.75 m x 0.77 m) -70 °C ÷ 160 °C; 10 % ÷ 100 %
Our laboratory has an test chamber for 5000 h ageing test on composite insulators with 20 kV single-phase supply and an UV test chamber for ageing of silicon rubbers of composite insulators.
